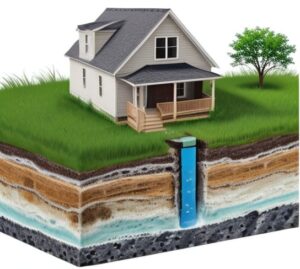

Скважина – в широком смысле это очень глубокое отверстие в земле. В процессе ее создания бур последовательно проходит слой за слоем — почву, глину, горные породы, на пути к заветной цели — водоносному горизонту.
Проектирование скважины — это искусство, требующее внимания к деталям. Мы учитываем ваши потребности в воде, сезонность использования, удобство обслуживания и, конечно, ваш бюджет. Наша задача — создать для вас надежный источник воды, который прослужит долгие годы.
Прорабатывая схему будущей скважины, специалистам следует ответить на следующие ключевые вопросы:
1. На какую глубину нужно пробурить, чтобы обеспечить стабильную подачу воды?
2. Какое оборудование оптимально подойдет для вашего участка?
3. Как грамотно соединить скважину с системой водоснабжения вашего дома?
Кроме того при проектировании конструкции скважины следует придерживаться определенных правил:
1. Разумная достаточность: в конструкции должно быть все необходимое, но ничего лишнего.
2. Экономическая эффективность: затраты на создание скважины должны быть оправданы ее пользой для вас.
3. Надежность: комплектующие скважина должны прослужить долго и безотказно, соизмеримо предполагаемому сроку «жизни» данного типа источника.
В итоге выбранная схема скважины должна обеспечивать:
— Надежную изоляцию всех водоносных горизонтов друг от друга и от поверхности.
— Возможность легкого обслуживания и ремонта скважины в будущем.
И каждый элемент этой конструкции играет свою важную роль в обеспечении вашего дома живительной влагой.
Вне зависимости от типа водоносного слоя, на который будет осуществляться бурение, конструкция скважины включает:
1. Устье — это верхняя часть скважины, своеобразные «ворота». Здесь устанавливается важное технологическое оборудование. Устье соединяет ствол скважины и систему водоснабжения дома.
2. Ствол — это главная артерия скважины, вертикальный отверстие, соединяющий поверхность земли с водоносным горизонтом. По нему, словно по шахте лифта, спускают погружной насос и поднимаются воду.
3. Забой — самая глубокая точка скважины, её дно. Это финишная черта бурения и начало пути воды к вашему крану.
4. Для защиты от загрязнений на ствол устанавливается заглушка — небольшой, но крайне важный элемент, предотвращающий попадание грязи и посторонних частиц в ствол скважины.

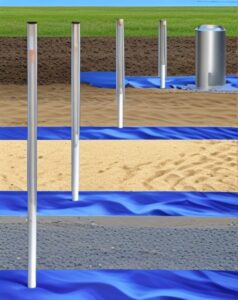

5. Стенки вашего подземного колодца укрепляет обсадная колонна — специальная труба, которая не только предотвращает обвалы, но и не дает песку и другим частицам попасть в воду.
В прошлом для обсадки часто использовали металл: нержавеющую, оцинкованную или обычную сталь, иногда даже эмалированную. Однако сегодня на пике популярности пластиковые трубы из ПНД (полиэтилена низкого давления) и ПВХ (поливинилхлорида). Они привлекают своим малым весом, отличной прочностью и устойчивостью к коррозии. К тому же, они экономически выгодны. Благодаря этим материалам, ваша скважина будет не только доступной по цене, но и долговечной, легкой в ремонте и, что немаловажно, не будет загрязнять воду ржавчиной.
Однако важно помнить, что у пластиковых труб есть свои ограничения. Они не лучшим образом справляются с сильными динамическими нагрузками и могут не выдержать давления грунта на большой глубине. Поэтому их рекомендуется использовать для сравнительно неглубоких бытовых скважин с не проблематичными грунтами.
Трубы соединяются в единую колонну несколькими способами. Самый распространенный — резьбовое соединение, но также применяются сварка и муфтовые соединения. Длина труб варьируется от 3 до 6 метров, а их диаметр подбирается под размеры скважинных погружных насосов. Стандартные размеры сечения труб (которые могут незначительно отличаться у разных производителей) составляют 89, 108, 114, 127 и 133 мм.
При обустройстве системы водоснабжения крайне важно учитывать климатические условия и режим использования вашего загородного дома. Если вы проживаете в частном доме круглый год, необходимо обеспечить защиту от промерзания: кессон и трубы следует разместить ниже глубины промерзания грунта.
Для сезонного проживания можно обойтись без глубокого монтажа, но обязательно предусмотрите систему слива воды из трубопровода обратно в скважину. Это позволит сохранить всю систему в рабочем состоянии до следующего дачного сезона.
Важно понимать, что каждая скважина уникальна, ввиду разнообразия возлагаемых задач, состава почв и ландшафтов. Схема её создания может существенно различаться по количеству этапов, интенсивности и сложности выполняемых операций. Именно поэтому мы рекомендуем доверить это ответственное дело профессионалам.
Для обустройства скважины, вне зависимости от метода обвязки, необходим определенный набор оборудования и материалов:
1. Насос (при значительном заглублении скважины — погружного типа) — ключевой элемент, обеспечивающий подъем воды и поддержание нужного давления в системе. При его выборе важно учитывать такие параметры, как мощность, производительность и габариты корпуса.
2. Кабель с водонепроницаемой изоляцией — служит для подачи электроэнергии. Рекомендуется использовать цельный провод без соединений.
3. Трос из нержавеющей стали — необходим для безопасного спуска насоса. Альтернативы из полимеров или оцинкованной стали менее надежны из-за растяжения или истирания.
4. Труба для подъема воды — соединяет насос с наземным водопроводом. Может быть изготовлена из пластика или стали, диаметр подбирается с учетом производительности системы.
5. Клапан обратного хода — устанавливается между насосом и подъемной трубой, обеспечивая однонаправленное движение воды.
6. Термомуфта — применяется для надежного соединения частей электрокабеля в глубоких скважинах, где невозможно использовать цельный провод.
7. Оголовок — герметичное устройство для защиты скважины. Изготавливается из пластика, чугуна или стали, крепится фланцевым соединением. Предотвращает попадание в скважину посторонних предметов и организмов. Оснащен цанговым зажимом для фиксации водоподъемной трубы, кронштейном для троса и выводом для электрокабеля с предохранителем.
Грузоподъемность оголовка зависит от материала:
— Стальной вариант выдерживает нагрузку до 500 кг
— Пластиковый — до 250 кг
Помимо основного оборудования, может потребоваться дополнительное оснащение: адаптер, кессон, реле контроля давления, манометр, различные фитинги и запорная арматура. При выборе комплектующих важно учитывать их долговечность — она должна соответствовать предполагаемому сроку эксплуатации скважины.
Варианты конструкции водозаборных скважин

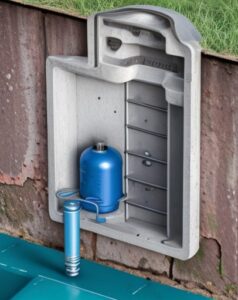

1. Кессонная технология: революция в организации скважинного пространства
Кессон следует подбирать высотой с человеческий рост плюс небольшой запас для безопасной и комфортной работы с оборудованием. Ввод обсадной трубы рекомендуется осуществлять не по центру, а ровно под люком. Такое решение открывает облегчает ремонтные работы со скважинным насосом.
В кессоне каждый кубический сантиметр на счету, и смещение входа обсадной трубы – шаг навстречу эргономике. Который в том числе высвобождает пространство для размещения объемного бака и всей автоматики. Таким образом вы не тратите на них драгоценные метры жилых помещений дома.
Из кессона выходят две ключевые линии жизнеобеспечения – водопроводная артерия и электрический провод насоса. Современные фитинги и запорная арматура обеспечат надежность всех соединений.
Электрический кабель замыкается на блоке управления. Здесь же рекомендуется разместить манометр и реле давления. В тандеме с мембранным резервуаром они обеспечат постоянное водоснабжение, поддерживая давление на стабильном уровне. Отсюда электрокабель через герметичный проход в оголовке спускается непосредственно к насосу.
Важно! Не следует размещать разъемные соединения в недоступных местах. Соединение полиэтиленовой трубы с металлическим ниппелем за стенкой кессона в земле – это как закладывать мину замедленного действия под вашу систему водоснабжения. Ни проверить целостность, ни произвести ремонт и замену без раскопок у вас не получится.
Устье скважины в кессоне – все равно необходимо защищать герметичным оголовком на случай подтопления, а также во избежание образования сильного конденсата в холодное время года. Сам «лаз» в кессон должен возвышаться над землей, во избежание попадания талых и поверхностных вод. Также учтите, если в вашем регионе случаются паводки.
Выбор материала для кессона сейчас доступен между сталью и высокопрочным пластиком. Стальные изделия непоколебимы перед напором подземных вод и давлением грунта. Пластиковые — не страдают от коррозии и агрессивной среды, могут оставаться в рабочем состоянии до полувека и даже дольше. Но будьте бдительны: легковесные пластиковые модели без достаточной толщины стенок или ребер жесткости могут пострадать в сложных почвах или от сил морозного пучения.
Как видите, кессон – это настоящая подземная мастерская. Здесь достаточно места для любых манипуляций, а при необходимости погружения оборудования на большие глубины можно задействовать подъемные механизмы (лебедки). В пластиковых моделях вас ждет приятный бонус – встроенная монтажная полка.
В вопросах теплоизоляции кессон требует особого подхода. Утепление крышки экструдированным пенополистиролом – отличная идея. А вот пол лучше оставить в покое. Стабильная плюсовая температура земли на глубине – ваш союзник в борьбе с морозом, и отсекать его слоем изоляции – все равно что отказаться от бесплатного отопления. Иначе рискуете однажды обнаружить, что ваша система водоснабжения превратилась в ледяную скульптуру.
2. Адаптер как альтернатива кессону
Когда установка кессона невозможна из-за характеристик почвы или финансовых ограничений, оптимальным решением становится использование адаптера. Эта конструкция требует создания теплоизоляционной конструкции над устьем скважины либо размещения в отапливаемом помещении.
Адаптер представляет собой инженерное устройство, состоящее из двух частей. Внутренний элемент монтируется в скважину и соединяется с напорным трубопроводом, а внешний крепится к нему через отверстие в обсадной трубе, обеспечивая связь с домашним водопроводом. Надежную герметизацию стыков гарантируют специальные резиновые уплотнители.
Для изготовления адаптеров применяются коррозионностойкие материалы — нержавеющая сталь или медные сплавы. Конструкция внешней части включает два компонента для подключения водопровода, тогда как внутренняя соединяется с водоподъемной трубой посредством замкового соединения типа «ласточкин хвост».
Учитывая значительные нагрузки на адаптер, включая вес трубы и вибрации, его установка рекомендуется при глубине погружения насоса до 60 метров. Особую осторожность следует проявлять при использовании пластиковых обсадных колонн, принимая во внимание воздействие веса водоподъемной системы.
При такой схеме все компоненты автономного водоснабжения размещаются в специально оборудованном помещении. Здесь устанавливается гидроаккумулятор, интегрированный в водопроводную сеть. Это устройство обеспечивает равномерную подачу воды к потребителям, поддерживая определенный уровень жидкости. При снижении давления насос автоматически включается, наполняя бак. Такой подход увеличивает срок службы оборудования за счет снижения частоты циклов включения-выключения насоса.
3. Для сезонного проживания оптимальна летняя схема скважины с оголовком
Если дом используется только в теплое время года, рациональным выбором станет летний монтаж с применением оголовка. Эта схема не предусматривает установку гидробака и автоматики, а также не требует подключения к домашней системе водоснабжения. Такое решение идеально подходит для полива садовых участков в дачный период.
Конфигурация с оголовком привлекательна своей экономичностью, однако ее существенным недостатком является ограниченный период эксплуатации — только в летние месяцы. На зиму система требует консервации во избежание замерзания воды в трубах, что может привести к повреждению конструкции.
